BIM技术如何实现高效协同，让机电安装一目了然

在项目施工中，机电管道就像建筑的 “血管神经”，给排水、暖通、电气、消防等十几种管道密密麻麻，一旦出现 “打架”—— 要么管道互相阻挡装不上，要么装完发现影响功能，轻则返工浪费材料，重则耽误十天半个月工期，额外材料和时间成本少则几万多则几十万。

项目曾因空调管与消防管碰撞，拆除重装花了 8 天；综合楼因强弱电桥架交叉，导致后期整改费用超 20 万。对客户来说，工期延误意味着租金损失、开业推迟；对施工方来说，返工就是纯纯的成本浪费。

BIM 技术，就是解决机电管道 “打架” 的 “可视化协同神器”。

一、先搞懂：为什么管道总爱 “打架”？

很多客户疑惑，图纸上明明画得好好的，到了现场咋就冲突了？核心问题就出在 “信息不对称” 和 “维度局限”：

1. 图纸是 “平面的”，现场是 “立体的”：传统设计用二维CAD图纸，给排水、电气、暖通各专业分开画图，就像把立体的人体拆成了骨骼、血管、神经三张平面画。施工时把这些 “零件” 拼起来，很容易出现 “你占了我的管路位置”；

2. 各专业 “各自为政”：水电、消防、空调团队分别按自己的图纸施工，缺乏统一协调。比如空调队装完风管，才发现挡住了消防喷淋头的安装位置；

3. 细节考虑不周：图纸没标注管道间距、阀门安装空间，或者忽略了梁、柱、承重墙的位置，导致实际安装时出现的误差间距卡住

4. 变更沟通滞后：施工中设计有变更，没能及时同步给所有施工团队，导致部分管道按旧图施工，和新管道冲突。

在传统施工中，机电管道的碰撞率高达 35%，平均每个项目因管道冲突导致的工期延误超 12 天，额外成本增加 8%-15%。这些损失，最终要么由客户承担，要么导致施工方利润压缩，而且做出来的工程质量不佳，双方都吃亏。

二、BIM 技术：给管道装 “智能排布”，提前避开管线冲突

简单说，BIM 就是 “建筑信息模型”，相当于给建筑做了一个 1:1 的 “数字孪生体”。用在机电管道上，它就像一个 “三维协调指挥官”，让所有管道 “各就各位”，互不干扰。

1. BIM 3 个核心优势

• 三维可视化，告别 “脑补”：把所有专业的管道都放进同一个三维模型里，水管、电缆、空调管的位置一目了然。不用再对着二维图纸想象，有没有冲突，一眼就能看出来；

• 提前 “排雷”，避免返工：施工前，BIM 软件能自动检测所有管道的碰撞点 —— 比如水管和桥架交叉、管道离梁太近、阀门没留操作空间等。这些问题在电脑上就能解决，不用等现场装完再拆；

• 多方协同，信息同步：设计、施工、监理、客户都能在同一个 BIM 模型上协作。设计变更会实时同步，施工团队按最新模型施工，再也不会因为 “信息滞后” 导致冲突。

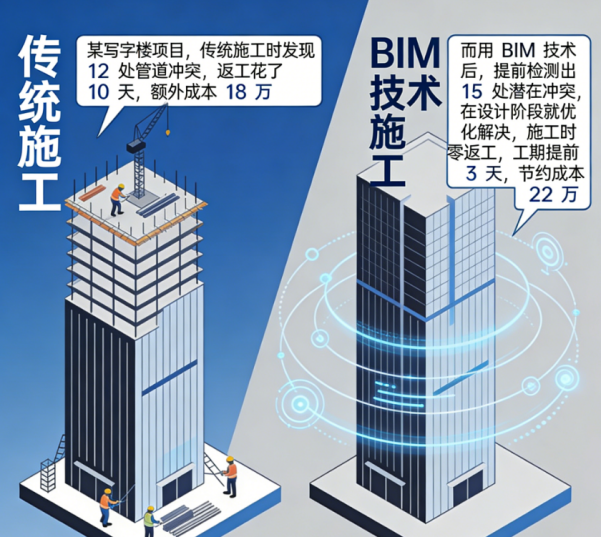

举个直观的例子：某写字楼项目，传统施工时发现 12 处管道冲突，返工花了 10 天，额外成本 18 万；而用 BIM 技术后，提前检测出 15 处潜在冲突，在BIM设计阶段就优化解决，施工时零返工，工期提前 3 天，节约成本 22 万。

2. 对客户来说，BIM 带来的 3 个实际好处

• 省时间：避免因管道冲突导致的工期延误，项目能按时甚至提前交付。对商业项目来说，早一天开业就能多一天收益；

• 省成本：减少返工带来的材料浪费、人工成本增加，据统计，用 BIM 技术能降低机电安装成本 5%-10%，大型项目甚至能省几十万；

• 保质量：管道排布更合理，不仅避免冲突，还能优化空间利用（比如提高吊顶高度），后期维护也更方便 ——BIM 模型能精准定位每根管道的位置，检修时不用到处找。

三、BIM 协同落地：5 步走，让管道安装 “一目了然”

很多客户担心技术太复杂，落地难？其实 BIM 的应用流程很清晰，就 5 个步骤，简单易懂：

第一步：搭建 “数字模型”—— 给管道画 “三维地图”

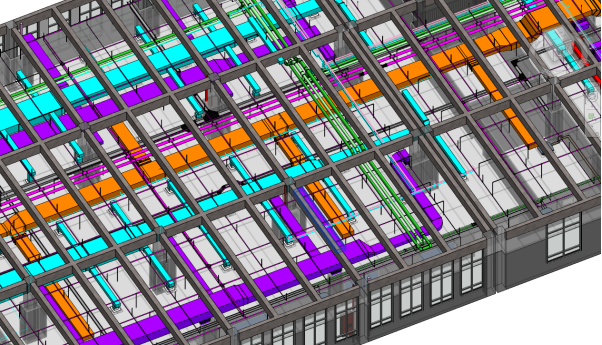

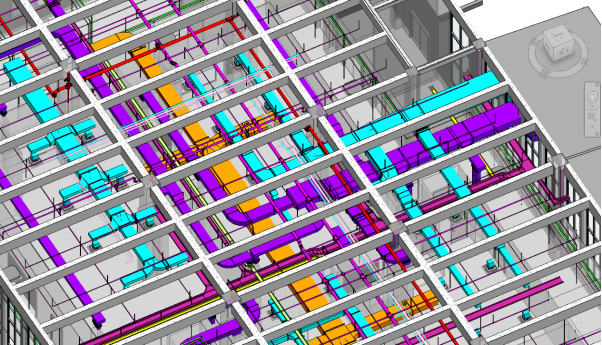

BIM设计团队把建筑、结构、机电各专业的信息都输入电脑，搭建一个完整的三维 BIM 模型。小到一根水管的管径、一个阀门的位置，大到整个楼层的管道布局，都精准还原，相当于提前在电脑里 “建” 了一遍房子。

第二步：自动 “碰撞检查”—— 找出所有 “隐患点”

用 BIM 软件对模型进行碰撞检测，软件会自动扫描所有管道、结构构件（梁、柱、墙），找出所有冲突点：例如3 层东侧空调管与消防管交叉，冲突距离 5cm地下室电缆桥架离梁太近，安装空间不足等。

第三步：多方 “协同优化”—— 一起商量 “怎么改”

设计、施工、客户一起对着 BIM 模型开会，讨论优化方案。比如把冲突的管道调整走向、抬高或降低标高，或者更换管径更小的管道。客户也能参与进来，提出自己的需求，例如 “这里要留检修空间”“尽量提高吊顶高度”。

第四步：生成 “施工图纸”—— 给工人 “明确指令”

优化后的 BIM 模型会生成详细的施工图纸，包括三维示意图、平面布置图、管线剖面图，甚至标注出每根管道的安装顺序。工人拿着图纸施工，就像跟着 “导航” 走，再也不会装错、装偏。

第五步：现场 “可视化交底”—— 避免 “理解偏差”

现场施工前，用 BIM 模型进行可视化交底。要么把三维模型打印出来贴在施工现场，要么用手机、平板展示轻量化模型，让工人直观看到管道的安装位置和顺序。比如告诉工人 “这根水管要从梁下 50cm 处穿过，和电缆桥架保持 30cm 距离”，避免因理解偏差导致的错误。

四、关于 BIM，你可能想知道这些

1. 用 BIM 会不会增加成本？

答：短期来看，BIM 建模会有一定的前期投入，但长期能省更多。比如某项目 BIM 建模花了 5 万，却避免了 20 万的返工成本，还缩短了工期，整体性价比很高。而且现在很多施工方都已配备 BIM 团队，不会额外向客户收取高额费用。

2. 我的项目不大，需要用 BIM 吗？

答：不管项目大小，机电管道 “打架” 的风险都存在。小项目用 BIM，虽然前期投入少，却能避免因返工导致的工期延误 —— 比如家庭装修，用简易 BIM 模型就能提前发现水管和电线的冲突，避免装完柜子后发现要拆水管的麻烦。

3. 用了 BIM 就一定不会有冲突吗？

答：BIM 能解决 95% 以上的管道冲突，但不是 100%—— 比如施工中突发的设计变更、现场实际情况与图纸不符等。但即使出现问题，BIM 模型也能快速调整方案，把损失降到最低。

BIM技术赋能，让施工更省心、更高效

项目机电管道 “打架”，看似是小问题，实则影响项目进度、成本和质量。而 BIM 技术的核心价值，就是把 “事后补救” 变成 “事前预防”，通过三维可视化、多方协同，让管道安装从 “盲装” 变成 “明装”。

对客户来说，选择用 BIM 技术的施工团队，就相当于给项目上了一道 “保险”—— 不用再担心工期延误、成本超支，也不用为后期维修发愁。对施工方来说，BIM 能提高效率、减少浪费，实现双赢。

现在，BIM 技术已经不是 “高大上” 的噱头，而是越来越多项目的 “标配”。当你下次遇到机电安装项目，不妨问问施工方：“你们能用 BIM 技术避免管道‘打架’吗？”—— 这不仅是对项目负责，也是选择高效、省心施工方案的关键。
